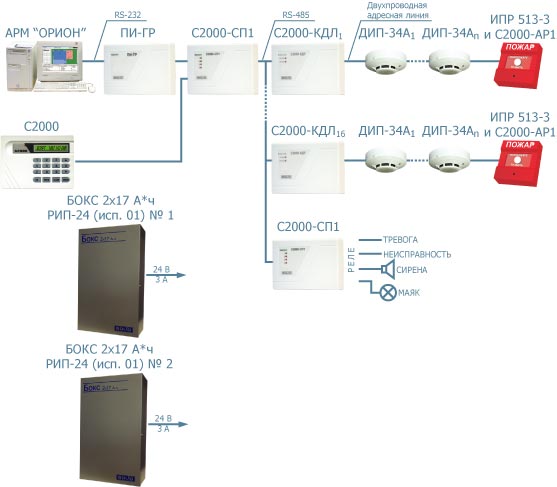

Система строится на адресно-аналоговых извещателях ДИП-34А, подключаемых через контроллер двухпроводной линии связи С2000-КДЛ, а выходы "Пожар", "Неисправность", звуковые и световые оповещатели и другие исполнительные устройства - через сигнально-пусковые релейные блоки С2000-СП1.

Использование АРМ "Орион" делает возможным оперативное наблюдение за состоянием объекта по его графическим планам, речевое оповещение оператора в случае тревожных ситуаций в защищаемых помещениях, а также оперативный контроль степени запыленности и задымлённости дымовой камеры любого ДИП-34А, что позволяет сократить трудоемкость технического обслуживания извещателей ДИП-34А, отследить развитие возгорания на ранней стадии, а собранная системой статистика по задымленности различных помещений объекта позволит также планировать противопожарные меры.

Для адресации ручных пожарных извещателей ИПР513-3 в них встраиваются адресные расширители С2000-АР1.

Преобразователь интерфейсов RS485/RS232 с гальванической развязкой ПИ-ГР запитывается от клавиатурного разъема компьютера через специальный кабель, входящий в комплект поставки ПИ-ГР. Компьютер с установленным АРМ "Орион" должен питаться от источника бесперебойного питания. При отказе компьютера возможно автоматическое переключение интерфейса RS-485 на пульт С2000 через С2000-СП1, система при этом продолжает работать с сохранением всех основных функциональных характеристик. Для питания приборов С2000, С2000-КДЛ, С2000-СП1 необходимо применить два источника бесперебойного питания РИП-24 (исп. 01) с боксами, в которые устанавливается по две дополнительные аккумуляторные батареи емкостью 17 А*ч.
